| 機型 |
切削范圍(mm) |
鋸條線速度(m/min) |
鋸帶規格(mm) |
主電機功率(kw) |
外形尺寸(mm) |
| GD4250 |
Φ500
□500x500 |
20/45/70 |
5380*41*1.3 |
5.5 |
2700*1200*1800 |

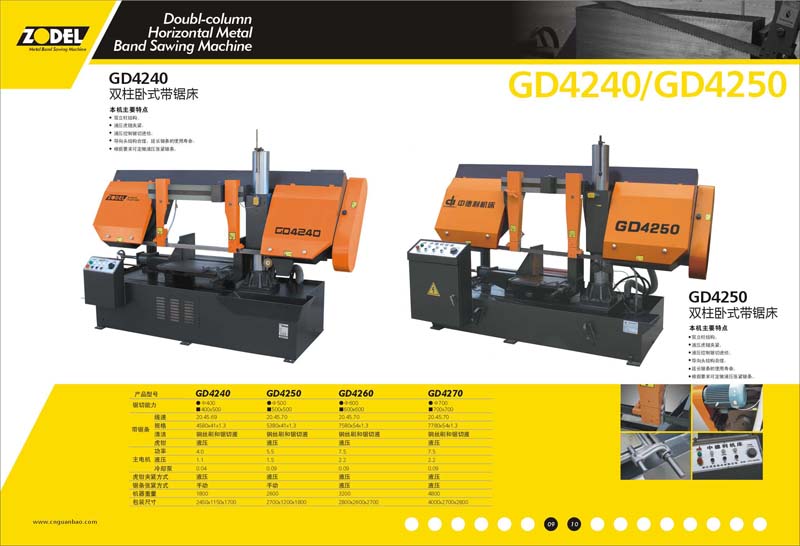

GD4250鋸床主要技術參數
一、主要用途：
本鋸床適用于切割高度≤500mm，寬度≤500mm的鋼胚，在選取適當的參數調整不同速度后，可切割各種軟硬的黑色或有色金屬材料，是大、中型企業高效節能的理想切割設備。
GD4250雙立柱(一圓一方)臥式帶鋸床是本公司自行設計開發的新一代帶鋸床。雙立柱導向，性能可靠，外型美觀。柱子表面均涂硬鉻，防磨損，精度高，增加機床使用壽命。液壓升降，無級調速，可自行設定范圍，容易達到最佳鋸切條件。機床采用液壓夾緊，操作方便。鋸條使用軸承和可調式鎢鋼片導向，確保鋸切精度。
二、主要技術參數：
1、最大鋸削范圍（高×寬） 500×500 mm.
2、帶鋸條規格（長×寬×厚） 5380×41×1.3 mm
3、鋸帶速度 皮帶調速 20、45、70 m/min
4、進給速度 無級調速 mm/min
5、主電動機功率 5.5 kw
6、液壓電動機功率 1.5 kw
7、冷卻電動機功率 0.04 kw
8、液壓油箱容量 35 L
9、水箱容量 60 L
10、液壓系統壓力 2.5 Mpa
11、機床重量 1772 kg
三、性能及配置
● 雙圓立柱結構，精度高，表面經鍍鉻處理美觀、耐磨、防銹。
● 夾緊采用液壓和手機相結合，輕松省力。
● 鋸帶張緊采用手動絲桿張緊。
● 鋸帶主切削速度，采用皮帶三級調速，操作簡單，使用可靠，有利于延長鋸條壽命。
● 主電機采用上海德東的產品，傳動效率高。
● 主要液壓原器件、密封件選用國內著名廠家的液壓原件，使用壽命長、可靠性好，無故障時間長。
● 主要電器選用正泰集團原器件，使用壽命長、可靠性好，無故障時間長。
● 鋸帶配有柔性鋼刷，可充分清除鋸帶齒部鐵屑，延長鋸帶使用壽命。
● 鋸帶選用41×1.3可增強對硬度較高的合金材料的鋸切能力，大大減少鋸切中的斷帶現象，提高使用質量。
四、工藝及品質
● 全新的完全符合標準，并經嚴格檢查合格的產品。
● 主要結構（如床身、鋸架等）采用表面噴砂及震動時效（去除內應力工藝），可確保消除內應力，增加表面附著力。
● 采用德國工藝技術及管理技術的全過程品質控制。
● 主傳動蝸桿采用：下料→粗加工→調質→精加工→表面淬火→磨齒工藝。
五、GD4250/70技術標準：
本機床遵守：JB/T4318.3—2002 《臥式帶鋸床 精度檢驗》
JB/T4318.4—2002 《臥式帶鋸床 技術條件》
JB16454—1996 《帶鋸床安全防護技術條件》
六、主要電器品牌配置參數
1) 主電機： 上海德東
2) 液壓電機泵組：永嘉萬和
3) 電磁閥：樂清市樂榆液壓氣動元件有限公司
4) 電器元件：天正
產品名稱:龍門臥式帶鋸床 GD4250
發布時間:2010-12-8 0:00:00
|
